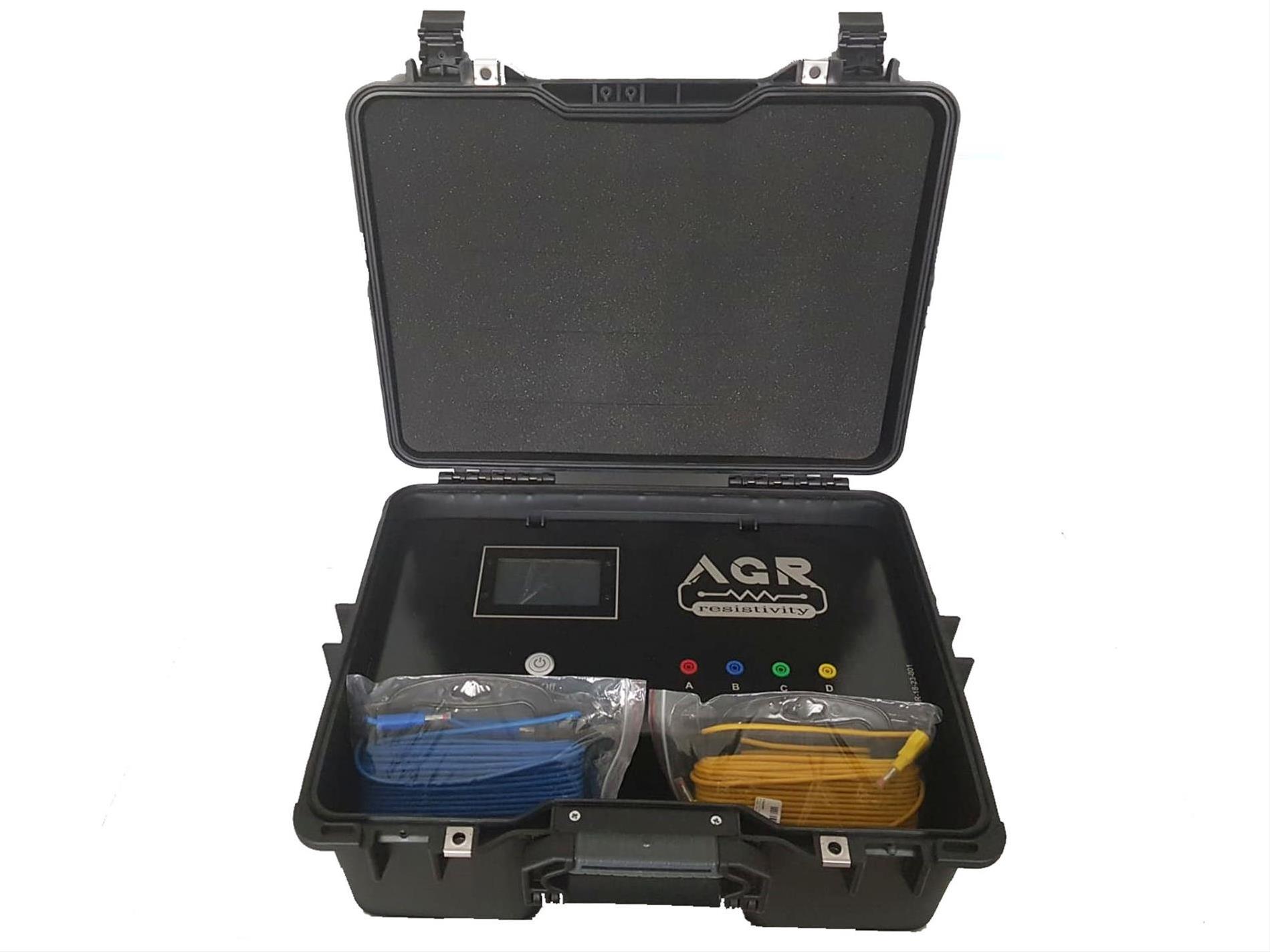

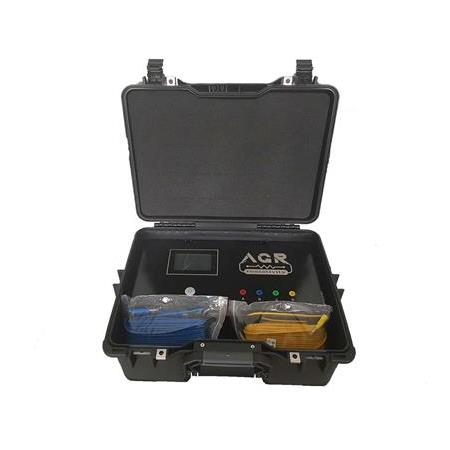

AGR Rezistivite Cihazı Kullanımı 5.1.Cihazın Açılışı
Cihazın anahtarı açıldığında aşağıdaki ekran gelir ve sistem yüklenir.
Logo ekranında herhangi bir yere tıklayarak bir sonraki ekrana geçişi sağlayabilirsiniz. Cihaz açıldıktan sonra başlatma ekranıyla karşılaşırsınız.
Dikkat!
ARAMAYA BAŞLA butonuna basmadan önce kablo bağlantılarını yapınız ve elektrotlarla temastan kaçınınız.
Parametreler
Anasayfadaki Parametreler butonuna bastığınızda açılan Parametreler menüsünde aşağıdaki ekranla karşılaşırsınız.
Ölçüm Metodu:
AGR Rezistivite Cihazı, toprağa uyguladığı akım ve ölçtüğü gerilim değerlerini Wenner ve Schlumberger yöntemleriyle harmanlayarak, tam otomatik bir şekilde hesaplayarak ölçüm sonuçlarını dokunmatik ekranında gösterir. Ölçümü hangi yöntemle ölçmek istediğinizi bu ekrandan seçebilirsiniz.
Wenner Metodu:
Wenner metodunda kazıklar arası mesafe eşit olmalıdır. Aşağıdaki şekilde görüldüğü üzere her kazık arasında eşit mesafe bırakılarak çakılmalıdır. Wenner metodunda derinlik Kazıklar Arası Mesafeye bağlı olarak artmaktadır. Mesafe ayarı ekranında mesafe miktarını cm cinsinden yazmanız gerekmektedir. Çözünürlüğü Schlumberger yöntemine göre daha yüksektir. Ancak Schlumberger daha derinlerde ölçümler yapabilmektedir.
Schlumberger Metodu:
Schlumberger metodunda aşağıdaki şekilde görüldüğü gibi elektrotları çakmanız gerekmektedir. Schlumberger çözünürlük olarak Wenner metoduna göre daha az çözünürlük sağlayabilmekte, ancak Wenner metoduna oranla daha derinlere
ulaşabilmektedir. Mesafe ayarı ekranında mesafe miktarını (X) cm cinsinden yazmanız gerekmektedir.
Burada hangi metot ile arama yapacağınızı belirleyebilirsiniz. Metotlar arasındaki farklar ve kullanım alanları önceki sayfalarda anlatılmıştı. Size uygun metodu seçerek devam ediniz.
Kazık Mesafesi
Anasayfadaki Kazık Mesafesi butona bastığınızda kazıklar arası mesafe ayar ekranıyla karşılaşırsınız. Bu ekran sizin kazıklarınız arasındaki mesafeyi seçeceğiniz ekrandır. Böylelikle derinlik ayarını kolaylıkla yapabilirsiniz.
Kazık Sayısı
Kullandığınız Rezistivite Cihazı kaç kazıklı ise kazık sayısını seçmeniz gerekmektedir. Eğer 16 kazıklı bir Rezistivite Cihazı aldıysanız kazık sayısını düşürerek kullanım sağlayabilirsiniz. Ancak 4 kazıklı Rezistivite cihazınız varsa kazık sayısını değiştirmenize gerek yoktur.
3D Ayarları
AGR Arayüzü ile 3D görüntü oluşturacakken alacağını ölçümlerin analizi ve adeti
oldukça önemlidir. Bu gerekçeyle kaç satır ve kaç sütun olacak şekilde alacağınız ölçümü; ölçüme başlamadan önce belirlemek gerekmektedir.
Dikkat!
Satır ve sütun sayıları 3D görüntü oluşabilmesi için minimum 5 olmalıdır. Alacağınız ölçümleri minimum 5x3 alanı oluşturacak şekilde ayarlamanız gerekmektedir. Dolayısıyla minimum 15 ölçüm almanız gerekmektedir. Ölçüm sayısı arttıkça hassasiyetinizi de artırabilirsiniz.
Aramaya Başlama
Cihazın anahtarı açıldığında aşağıdaki ekran gelir ve sistem yüklenir. Logo ekranında herhangi bir yere tıklayarak bir sonraki ekrana geçişi sağlayabilirsiniz. Cihaz açıldıktan sonra başlatma ekranıyla karşılaşırsınız.
Öncelikle hangi dizilim kullanılacaksa ona göre elektrotlar toprağa çakılmalıdır. Sonrasında kullanılacak metot seçimi yapılmalıdır.
Unutmamanız gereken; Wenner metodunda kazıklar arasındaki mesafe neyse o mesafeyi metre cinsinden girmeniz gerekmektedir. Schlumberger metodunda ise aşağıdaki şekilde görülen X değeri girilmelidir.
Hangi yöntemi kullanacaksanız o yöntemi Parametreler > Ölçüm Metodu butonundan yapabilirsiniz.
Ardından yine Parametreler > Kazık Mesafesi butonundan kazıklar arasındaki mesafeyi seçmeniz gerekmektedir.
Ardından yine 3D Ayarları butonundan sütun sayısını seçmeniz gerekmektedir. Satır
sayısı sabit olarak 5 gelmektedir. Sütun sayısını da minimum 3 olarak girebilirsiniz. Burada örnek olarak 5x5 alan için ölçüm aşamaları anlatılacaktır.
Böylelikle Rezistivite Cihazı aramaya hazır hale getirilmiş oldu. Şimdi Anasayfa butonuna basarak Anasayfaya geçebiliriz.
Anasayfada iken Aramaya Başla butonuna basarak ölçüm ekranı açılır.
Öncelikle Yeni Kayıt butonuna basılarak yeni bir kayıt açılır. Ardından kazıklar kontrol edilir ve Ölç butonuna basılarak ilk ölçüm alınır.
Ölçüm almaya alanın sol alt köşesinden başlanır ve sağ üst köşesinde bitirilir.
Aşağıdaki şekilde gösterildiği üzere sol alt köşeden başlanarak X ile belirtilen alanlarda Ölç butonuna basılarak ölçüm alınacak ve görüntü oluşturulacaktır.
Daha önceden belirtmiş olduğunuz satır ve sütun sayılarına göre tek tek kazık yerleri değiştirilir ve ardından tekrar Ölç butonuna basılır.
Ölçümler bittikten sonra aşağıdaki gibi bir uyarı ekranı gelir ve ölçümünüz tamamlanmış olur.
Ardından AGR Arayüzünden ölçüm bilgisayara veya tablet’e aktarılır ve görüntülenme sağlanır.
Önemli Notlar:
BAŞLAT tuşuna basılmadan önce bağlantılar kontrol edilmeli ve kesinlikle elektrotlarla temas halinde olunmamalıdır. Ölçüm alınırken lütfen bekleyiniz. Ölçüm tamamlandıktan sonra ölçüm sonucunu ekranda görebilirsiniz.
Arayüz Gösterimi
Arama işlemi ıslak toprakta yapılmamalıdır.
Ölçüm alınacak alanın sol alt köşesine geçilmelidir. Ölçüm almaya alanın sol alt köşesinden başlayıp sağ üst köşesinde bitirilmelidir.
Bu ana kadar anlatılanlar yardımıyla ölçüm yapıldı ve kaydedilmiş oldu. Şimdi arayüzde bu çekim nasıl görüntülenir o incelenecektir.
Arayüzü çalıştırınız.
Ekran açıldığında aşağıdaki gibi bir ekranla karşılaşmış olursunuz.
“Bağlantıyı Test Et” kısmından cihazın bağlı olmuş olduğu ComPort’u seçiniz.
Eğer doğru Com Portu seçtiyseniz size “Cihaz Bağlandı” mesajı gösterilir ve normalde pasif halde bulunan ve tıklanamayan “Görüntüyü Al” butonu aktif hale gelir.
“Görüntüyü Al” butonuna tıklandığında cihaz içine kaydedilen görüntü ekrana aktarılmış olur.
Görüntü ekrana aktarıldığında ilk etapta 2 boyutlu bir görüntü olarak gelir. Farenin sağ tuşuna basılı tutarak istediğiniz yönde hareket ettirebilirsiniz.
Ölçüm derinliği ile ilgili merak ettiğiniz bir noktada farenin sol tuşuna tıklayarak o anki satır ve sütun sayısına bağlı olarak derinlik ile ilgili bilgiyi aşağıdaki gibi görebilirsiniz.
Aşağıdaki ekranda görüleceği üzere Grafik Ayarları butonuna basarak Grafik Ayarları ekranına ulaşabilir ve filtreleme işlemini gerçekleştirebilirsiniz.
Model renklendirmesini kişisel olarak değiştirebilirsiniz. Grafiği renklendirebilirsiniz. Ve belirleyeceğiniz Süzgeç bilgileri ile görüntüyü kendinize göre kişiselleştirebilirsiniz. Ayarları kaydetmek için Uygula butonuna basmanız yeterlidir.
Kaydettiğiniz bu yeni ayarlardan sonra görüntünüz aşağıdaki gibi anlamlandırılabilir.
Ardından Izgarayı Aç butonuna tıklayarak istediğiniz alanların noktasal tespitini yapabilir ve gerçekte hangi alanlara nelerin denk geldiğini görebilirsiniz.
Dilerseniz aşağıdaki ekranda görüldüğü üzere Kaydet butonuna tıklayarak fotoğraf olarak kaydedebilir daha sonrasında bu görseli kullanabilirsiniz.
Dikkat Edilmesi Gerekenler
Teslimatta size ulaştırılan orijinal şarj aleti dışında şarj aleti cihaza zarar verebilir.
Cihazın çalışmasına her türlü müdahale, modifiye etme, açılmaya teşebbüs durumlarında cihaz garanti dışı kalacaktır.
Cihazın suyla temas etmesine izin vermeyiniz.
Yüksek voltaj sebebiyle ölçüm anında kesinlikle elektrotlara dokunmayınız. Elektrotların yerini değiştirirken cihazınız kapatınız.
Elektrotların en az 30cm toprak altında olduğundan emin olunuz.
Islak veya nemli toprakta kullanılmasını tavsiye etmemekteyiz. Buna rağmen ölçüm alınacaksa dikkat edilmelidir.
Kuru toprakta ölçüm alınacaksa ölçüm kalitesi için bütün elektrotlara eşit miktarda su dökebilirsiniz.
Cihaz toprak şekline göre farklı sonuçlar üretebilmektedir. Ölçüm yapacağınız ortamlar ile ilgili kendinize referans belirlemeli ve rakamsal karşılaştırma yapmalısınız.
Başkasının mülkü olan yerlerde izinsiz ölçüm almayınız.
Elektrik iletim hatlarının olabileceği alanlarda dikkatli olunuz.
