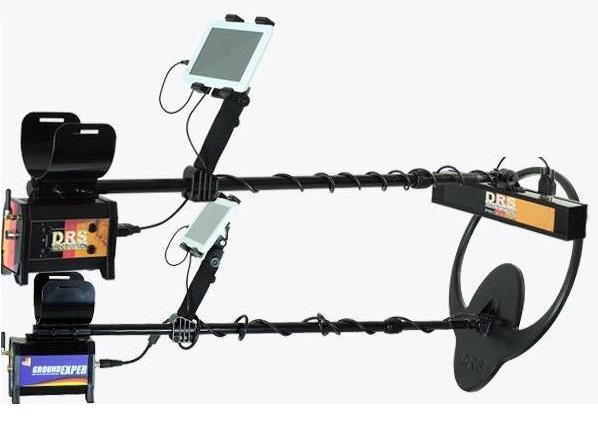

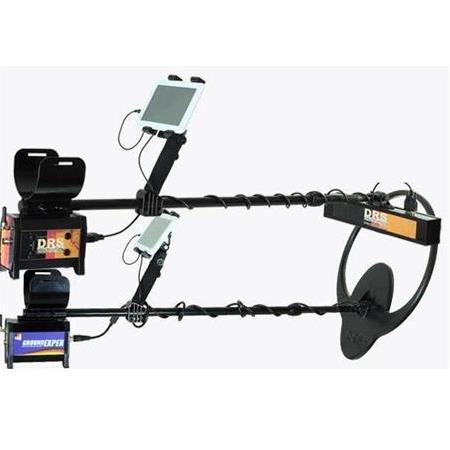

ÇALIŞMA MODLARI
PRORADAR Serisi ürünlerde ana menüsü aşağıdaki resimde görüldüğü gibidir. Farklı çalışma modları bulunan PRORADAR serilerinde, ana menüde çalışma modunu seçerek aramaya başlayabilirsiniz.
3D GROUND SCAN : PC ile eş zamanlı 3D Zemin Arama Modları. 3D LIVE SCAN : PC İle eş zamanlı 3D Canlı Grafik Modları. MEMORY SCAN : Hafızaya Kayıt fonksiyonu ve hafızadaki verileri PC’ ye aktarma modu. RESISTIVITY : Toprak atlı özdirenç ölçüm modu. DETECTOR : Yüzeysel manyetik metal algılama modu. GENERAL SETTING: Cihaz ana menü genel ayarlar menüsü.
Seçmek istediğiniz çalışma moduna, wireless kumandadaki yön tuşları üzerine geliniz, ardından OK butonuna basınız.
3D ZEMİN ARAMA (3D GROUND SCAN)
3D Ground Scan menüsünde PC ile eşzamanlı otomatik ya da manuel arama yapabilirsiniz. Otomatik ya da manuel arama yapmadan önce SCAN SETTING(Arama Ayarları ) bölümünden arama ile ilgili sinyal sayısı, hat sayısı ve sinyal zaman aralığını seçmelisiniz.
AUTO SCAN : Otomatik 3D Zemin Arama Modu MANUAL SCAN : Manuel 3D Zemin Arama Modu SCAN SETTING : Arama Ayarları
ARAMA AYARLARI (SCAN SETTING)
3D Ground Scan menüsünde bulunan SCAN SETTING(Arama Ayarları) menüsünden arama öncesi ayarları yapmanız gerekmektedir.
STEP TIME : Otomatik 3D Zemin arama modu için sinyal zaman aralığını giriniz. STEP : 3D Zemin arama modunda, her hat için sinyal sayısını giriniz. LINE : 3D Zemin arama modunda, aramak istediğiniz hat sayısını giriniz. SENSOR : Cihazınız akıllı sensör tanıma özelliğine sahiptir. Otomatik olarak takılan sensörü algılar ve data çıkışını otomatik olarak ayarlar.
3D OTOMATİK ZEMİN ARAMA (AUTO SCAN)
3D Zemin arama modunda, sinyallerin otomatik olarak gönderildiği moddur. Sinyal zaman aralığını daha önceden ayarlamış olmanız gerekmektedir. Seçimini yaptığınız, sinyal zaman aralığı, sinyal step sayısını ve arama hattı sırası değerlerine göre otomatik olarak arama yapmakta ve PC ye veri aktarımına başlamaktadır. Aramayı başlatmak için AUTO SCAN moduna gelerek OK butonuna basınız. PC ile bağlantı ekranı gelecektir ve ardından START butonuna basmanızı isteyecektir. Her Aramadan önce pc ile bağlantı ayarlarını yapmalı ve cihaz ile bağlanmalısınız.
Wireless kumanda üzerindeki START Butonuna basınız.
START butonuna bastığınız takdirde Otomatik veri aktarım ekranı gelecektir ve veri aktarımına başlayacaktır.
Otomatik olarak veri aktarımı başlayacaktır. Seçmiş olduğunuz Sinyal sayısına ulaştığı zaman ( Step ) cihaz duracaktır ve sizden tekrar START butonuna basmanızı isteyecektir. Bunu her sinyal sayısı dolduğu zaman yapmanız gerekmektedir..
Aşağıdaki ekran görüldüğü gibi grid olarak veriler gelecektir. Veri alımı , daha önce girdiğiniz sıra ve darbe sayısını doldurduğu ve tüm kareler grafik ile dolduğunda veri alımı duracaktır. Ardından programınız 3 boyutlu hale otomatik olarak getirecektir.
Grafikler ilk olarak grid formatında gelecektir.
Veri alımı bittiği zaman yazılım otomatik olarak 3 Boyutlu hale getirecektir. Alttaki resmi inceleyebilirsiniz.
Veri alımını durdurduğunuz zaman verileri 3D Olarak inceleyebilirsiniz.
3D MANUEL ZEMİN ARAMA (MANUAL SCAN)
3D Zemin arama modunda, sinyallerin manuel olarak gönderildiği moddur. Cihaz, siz START butonuna bastıkça veri aktarımı yapacaktır. Seçimini yaptığınız, sinyal step sayısını ve arama hattı sırası değerlerine göre manuel olarak arama yapmakta ve PC ye veri aktarımına başlamaktadır. Aramayı başlatmak için MANUAL SCAN moduna gelerek OK butonuna basınız. PC ile bağlantı ekranı gelecektir ve ardından START butonuna basmanızı isteyecektir. Her Aramadan önce pc ile bağlantı ayarlarını yapmalı ve cihaz ile bağlanmalısınız.
Wireless kumanda üzerindeki START Butonuna basınız.
START butonuna bastığınız takdirde Otomatik veri aktarım ekranı gelecektir ve veri aktarımına başlayacaktır.
Manuel olarak veri aktarımı başlayacaktır. Her sinyal gönderimi için START butonuna basmanız gerekmektedir. Seçmiş olduğunuz Sinyal sayısına ulaştığı zaman ( Step ) cihaz duracaktır ve sizden tekrar START butonuna basmanızı isteyecektir. Bunu her sinyal sayısı dolduğu zaman yapmanız gerekmektedir..
Aşağıdaki ekran görüldüğü gibi grid olarak veriler gelecektir. Veri alımı , daha önce girdiğiniz sıra ve darbe sayısını doldurduğu ve tüm kareler grafik ile dolduğunda veri alımı duracaktır. Ardından programınız 3 boyutlu hale otomatik olarak getirecektir.
Grafikler ilk olarak grid formatında gelecektir.
Veri alımı bittiği zaman yazılım otomatik olarak 3 Boyutlu hale getirecektir. Alttaki resmi inceleyebilirsiniz.
Veri alımını durdurduğunuz zaman verileri 3D Olarak inceleyebilirsiniz.
3D CANLI GRAFİK (3D LIVE SCAN)
3D Live Scan menüsünde PC ile eşzamanlı otomatik olarak, Yatay ya da Dikey kesit araması yapabilirsiniz. 3D Live Scan menüsünden Yatay (Horizantal) ya da Dikey (Vertical) seçimi yaparak canlı grafik moduna başlayabilirsiniz.
Horizantal (Yatay) ya da Vertical (Dikey) arama modunu seçiniz. Seçim yapacağınız mod üzerinde OK butonuna basınız.
Seçim yaptıktan sonra PC ile bağlantı ekranı gelecektir ve ardından START butonuna basmanızı isteyecektir. Her Aramadan önce pc ile bağlantı ayarlarını yapmalı ve cihaz ile bağlanmalısınız.
Wireless kumanda üzerindeki START Butonuna basınız.
START butonuna bastığınız takdirde Otomatik veri aktarım ekranı gelecektir ve veri aktarımına başlayacaktır.
Canlı arama modunda grafik sürekli olarak devam edecektir. Back tuşuna basılı tutup beklediğiniz takdirde cihaz ana menüye dönecektir ve grafik aktarımı duracaktır.
HAFIZA KAYIT MODU (MEMORY SCAN)
Cihaz ana menüsünde bulunan Memory Scan (Hafızada Arama) modunda , PC ye gerek duyulmaksızın alınan dataları cihaz hafızasına kayıt edebilirsiniz. Alınan dataları daha sonra PC programına aktarabilirsiniz. Bu modu kullanmak için cihaz ana ekranından Memory Scan modunu seçiniz.
MEMORY SCAN : Hafızaya 16 adet farklı alanın verisini kaydedebilirsiniz. UPLOAD TO PC : Hafızadaki verileri PC ye aktarabilirsiniz. ERASE MEMORY : Kaydedilen verileri silebilirsiniz. FORMAT MEMORY : Tüm hafızayı silip, sıfırlayabilirsiniz. SCAN SETTING : Arama ayarlarını yapabilirsiniz.
ARAMA AYARLARI (SCAN SETTING)
Memory Scan menüsünde bulunan SCAN SETTING(Arama Ayarları) menüsünden arama öncesi ayarları yapmanız gerekmektedir.
STEP TIME : Otomatik 3D Zemin arama modu için sinyal zaman aralığını giriniz. STEP : 3D Zemin arama modunda, her hat için sinyal sayısını giriniz. LINE : 3D Zemin arama modunda, aramak istediğiniz hat sayısını giriniz. SENSOR : Cihazınız akıllı sensör tanıma özelliğine sahiptir. Otomatik olarak takılan sensörü algılar ve data çıkışını otomatik olarak ayarlar.
HAFIZAYA KAYIT (MEMORY SCAN)
Memory Scan’ı seçtiğiniz takdirde aşağıdaki ekran gelecektir. Bu ekranda sizden kaydetmek istediğiniz hafızayı seçmeniz istenecektir. Kaydetmek istediğiniz hafıza numarasının üzerine gelip OK butonuna basınız. Seçtiğiniz hafıza numarasında OTOMATİK ( Auto) ya da MANUEL (Manual ) arama seçeneklerinden birini seçiniz. Seçimini yaptığınız çalışma moduna göre arama ekranı gelecektir ve 16 adet hafızadan seçtiğiniz hafızaya veri kaydını başlatmak için joystick üzerindeki START tuşuna basınız. Hafızaya kayıt fonksiyonunda her bir sinyal için her defasında START tuşuna basmalısınız.
Hafızaya aldığınız veriler cihaz ana hafızasında kayıtlı olarak kalmaktadır. Dolu olan hafızanın karşısında yıldız (*) işareti bulunmaktadır. Aşağıdaki resmi inceleyebilirsiniz.
HAFIZADAKİ VERİYİ PC YE AKTARMA (UPLOAD TO PC)
Hafızaya kaydettiğiniz verileri PC ye aktarmak için, PC Programınızı daha önce anlatıldığı gibi arama ayarlarını yapmalısınız. Cihaz ile PC arasındaki kablosuz veri aktarımı (bluetooth) bağlantısını kurduktan sonra MEMORY SCAN menüsündeki UPLOAD TO PC seçeneğinde wireless kumanda da bulunan OK Butonuna basınız. Aktarmak istediğiniz Hafıza numarası üzerine gelerek OK butonuna basınız. Dolu olan hafıza yıldız (*) işareti ile belirtilmektedir.
Aktarmak istediğiniz hafıza numarasını seçtiğinizde PC ile bağlantı ekranı gelecektir. Daha önceden bağlantı ayarlarını yapıp ve cihaz ile bağlantıyı sağlamış olmalısınız. Bağlantı ekranından sonra hafızadaki verileri okuyup pc ye aktaracaktır.
Aktarma tamamlandığında hafızanın silinip , silinmeyeceğini soran ekran gelecektir. YES (Evet) seçerseniz silinecektir. NO (Hayır) seçerseniz veriler siz silene kadar hafızada kalacaktır.
HAFIZADAKİ VERİYİ SİLME (ERAE MEMORY)
Hafızaya kaydettiğiniz verileri tek tek silmek için MEMORY SCAN menüsünde bulunan ERASE MEMORY (Hafıza Silme) modunu seçmelisiniz. ERASE MEMORY modunun üzerinde OK butonuna basınız. Hafıza menüsü ekrana gelecektir. Dolu olan hafıza yıldız (*) işareti ile belirtilmiştir. Silmek istediğiniz Hafıza numarasının üzerine gelip OK butonuna basınız.
Seçtiğiniz hafızayı silmek istediğinizi soran bir uyarı ekranı gelecektir. YES (Evet) seçerseniz silinecektir. NO (Hayır) seçerseniz veriler siz silene kadar hafızada kalacaktır.
HAFIZADAKİ VERİLERİN TAMAMINI SİLME (FORMAT MEMORY)
Hafızaya kaydettiğiniz verileri tek tek silmek için MEMORY SCAN menüsünde bulunan FORMAT MEMORY (Hafıza Silme) modunu seçmelisiniz. FORMAT MEMORY modunun üzerinde OK butonuna basınız. Hafıza menüsü ekrana gelecektir. Dolu olan hafıza yıldız (*) işareti ile belirtilmiştir. Silmek istediğiniz Hafıza numarasının üzerine gelip OK butonuna basınız.
Seçtiğiniz hafızayı silmek istediğinizi soran bir uyarı ekranı gelecektir. YES (Evet) seçerseniz silinecektir. NO (Hayır) seçerseniz veriler siz silene kadar hafızada kalacaktır.
ÖZDİRENÇ ÖLÇÜM MODU (RESISTIVITY)
Rezistivite menüsünde çalışma yapmak için ana menüde n Resistivite bölümüne gelip OK tuşuna basınız. Rezistivite menüsü aşağıdaki gibidir.
START SCAN : Otomatik arama yapmaktadır. 4 Prob arasında toplam 6 hat arasında arama yapmaktadır
SETTING : Rezistivite örnekleme ve ölçüm zamanını ayarlama menüsüdür.
MANUAL SCAN : İstenilen hattı seçerek sadece o hatta arama yapmak için manuel arama menüsünü kullanınız.
Ölçüme Başlamadan Önce ;
Bataryanın tam dolu olduğunu kontrol ediniz.Probları arama yapmak istediğiniz alana, arama şeklinize göre (kare) ön hazırlık yapınız.Kablo klipslerinin doğru ve tam takılı olduğundan emin olunuz.Çalıştırma yapmadan önce, çalışma alanınız çok kuru toprak ise, probların çakılacağı yerleri hafifçe ıslatınız.
Çalışma için gerekli olan araçlar; elektrik çarpmasından korunmak için lastik eldiven, probları toprağa çakmak için çekiç, probları topraktan çıkarmak için kablo pensesi, sigorta değişimi için tornavida, paneli güneş ışığından korumak için beyaz havlu, probların birbirine olan konumu ve uzunluğunu belirleyebilmek için metre. Bu araçlar, çalışmanızda size yardımcı olacaktır
OTOMATİK ARAMA MODU (AUTO SCAN)
Otomatik arama yapmak için rezistivite menüsünden START SCAN seçeneği üzerinde OK tuşuna basınız. Arama başladığında PROBLARA DOKUNMAYINIZ.
Otomatik aramaya başladığında sırasıyla A HATTI ( 1 ve 2. Prob), B HATTI (2. ve 3. Prob) C HATTI (3 ve 4. Prob) D HATTI (4 ve 1. Prob) E HATTI (1 ve 3. Prob) F HATTI ( 4 ve 2. Prob) arama yapacaktır. Arama sırasında sağdaki ekran görünecektir. Anlık olarak arama yapılan alandaki materyali ekranda yazacaktır daha sonra detay sayfasında inceleyebilirsiniz.
Otomatik arama bittikten sonra detay sayfası ekrana gelecektir. Detay sayfasında hangi hatta hangi materyali gördüğünü yazmaktadır.
Eğer problar bağlı değil ise ekranda NOT CON. (Bağlantı yok) yazmaktadır.
İncelemek istediğiniz hattın üzerinde OK tuşuna basmanız, sizi o hattında detay sayfasına yönlendirecektir.
Rezistivite sisteminde tanımlı olan materyaller aşağıdaki listede belirtilmiştir. MATERIAL OHM SCALE
GÜMÜŞ 170-250 610-585
ALTIN 250-320 584-575
BAKIR 320-400 574-550
DEMİR 400-650 549-490
MİNERAL 650-900 489-440
SU 900-2K 439-295
TOPRAK (NORMAL) 2K - 5K 294-105
TÜNEL/BOŞLUK/OYUK 5K + 105-20
