Uxo Radar PRO
UXO RADAR PRO GERÇEK ARAZİ ŞARTLARINDA TEST VİDEOSU
UXO Radar PRO Kısa Bilgilendirme Videosu

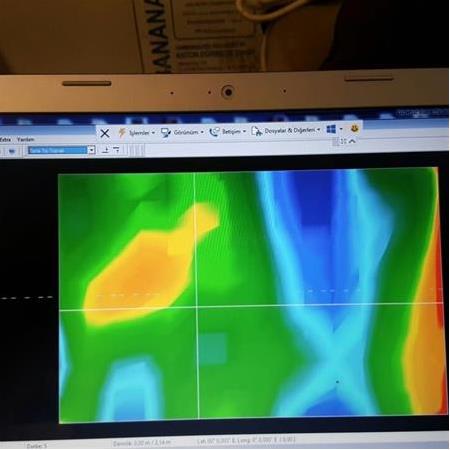

Cihazın Aldığı Özel Bir Görüntü
Yeraltı Görüntüleme - Alan Tarama
Versiyon 2020
1. GENEL ÖZELLİKLER:
UXO Radar; dâhili olarak frekans jenaratörü bulunduran yer altı görüntüleme cihazıdır. Manyetik alan ölçer sensörleri yardımıyla yeraltındaki anomalileri inceleyerek bunları görsel olarak 2 boyutlu ve 3 boyutlu görüntüleyebilen bir cihazdır. Dâhili hafızası yardımı ile yapılan çekimler hafızada saklanabilir ve daha sonrasında tekrar görüntülenebilir şekilde tasarlanmıştır.
1.1. Frekans Jenaratörü: UXO Radar 8 farklı frekans ayarı ile birlikte gelmektedir. Her frekans ayarı için ayrıca manuel hassas ayarlama modu bulunmaktadır. Cihaz üzerindeki iki konektörden kablo yardımı ile elektrotlara sinyal aktarımı sağlanabilmektedir.
1.2. UWB Radar: Ultra wideband radar yardımıyla yeraltındaki anomalilere yönelik 2 boyutlu gösterim sağlanabilmektedir. 1.3. Manuel 3D Çekim: Bilgisayara ihtiyaç olmadan yer altı görüntülemek için yapılan çekimleri hafızasında saklayabilen ve daha sonra görüntüleyebilen ve istenildiğinde silinebilen modu bulunmaktadır.
1.4. Otomatik 3D Çekim: Bilgisayar yardımıyla gerçek zamanlı çekim yapılmasına olanak sağlayan 3D görüntüleme modu bulunmaktadır.
1.5. Dil, Ses, Parlaklık: Toplamda 4 farklı dil seçeneğini desteklemektedir. Ayrıca ses açma/kapama ayarı ve ekran parlaklığını kontrol edebilme gibi özellikleri de barındırmaktadır.
2. CİHAZ TANITIMI:
UXO Radar cihazı ön panelinde 4.3” TFT dokunmatik ekran, açma kapama anahtarı, şarj soketi, frekans jeneratörü için sinyal çıkışları ve örnek alma, kalibrasyon, reset ve geri butonlarından oluşmaktadır.
Örnek Alma butonu; 3D görüntüleme aşamalarında ölçüm almak için kullanılan butondur.
Kalibrasyon butonu; UWB Mod ve 3D görüntüleme aşamalarında toprak kalibrasyonu yapmak için kullanılan butondur.
Reset butonu; UWB Mod ve 3D görüntüleme aşamalarında toprak kalibrasyonunu resetlemek için kullanılan butondur.
Geri butonu; Menü içi dolaşımlarda bir önceki ekrana dönmeye yarayan butondur.
3. CİHAZ MENÜLERİ:
3.1. ALAN TARAMA:
UXO Radar cihazına entegre olarak gelen yer altı frekans jenaratörü ile hedef nesnenize yönelik frekansları üretip uygulayabilirsiniz. Aramaya başlamadan önce elektrotları toprağa çakınız. Ardından kablo bağlantılarını Şekil 2’deki gibi gerçekleştiriniz.
Akabinde cihazınızdan AYARLAR menüsünde ALAN TARAMA sekmesine tıklayınız.
Açılan ekranda;
Hedef Tipi,
Hedef Frekansı,
Manuel Frekans Ayarlama Barı ve
Ayarla butonu bulunmaktadır.
Cihaz altın, gümüş, bronz, bakır, fosfor, demir, alüminyum ve mücevher için belirlenen frekanslar ile üretilmiştir. Ancak manuel olarak frekansları değiştirmenize de olanak sağlamaktadır. Manuel Frekans Ayarlama Bar’ını sağa veya sola çekerek istediğiniz frekans değerine getirdikten sonra Ayarla butonuna basarak frekansın kaydedilmesini sağlayabilirsiniz. Sonrasında işleminize devam edebilirsiniz.
3.2. ULTRA WIDEBAND RADAR
Ultra wideband teknolojisinde (UWB), iletim ve alımda ultra kısa süreli darbeler kullanılmakta ve karakteristik spektrum çok geniş bir frekans aralığına uzanmaktadır.
UWB sistemler düşük güç spektral yoğunlukları nedeniyle diğer haberleşme sistemleri için zaten ayrılmış olan frekans spektrumlarını, diğer sistemlerle minimum düzeyde bir karışma ile veya hiç karışma olmadan kullanabilmekte ve diğer radyo frekans cihazları tarafından beyaz gürültü şeklinde algılanmaktadırlar.
Ultra Wideband sistemi ile ölçümü yapılan farklılıkları grafiksel olarak ekranda görüntüleyebilirsiniz. Bu modu kullanmak için AYARLAR menüsünde UWB RADAR sekmesine tıklayınız.
Açılan ekranda 4 ana unsur bulunmaktadır.
Ölçüm değeri,
Kalibrasyon butonu,
Yapılan kalibrasyonun geri alınması için Reset butonu,
Ölçüm değerlerinin görüntülendiği Grafik tablosu.
Ekran açıldığında cihazı toprağa dik duracak şekilde (Şekil 8) tutarak Kalibrasyon butonuna basılır.
Kalibrasyon butonu ile ölçüm alınacak olan alana duyarlılığı artırmak adına kalibrasyon işlemi gerçekleştirilmektedir. Ölçüm alma aşamalarında sık sık Kalibrasyon yapılabilir. Böylelikle toprak ayarı yapılmış olur. Akabinde ölçüm işlemine devam edilir.
Ölçüm esnasında alınan ölçümler sol üst köşede anlık değer olarak görüntülenmekte ve aynı zamanda grafik tablosunda sinyal olarak da görüntülenmektedir.
Yapılan kalibrasyon işlemini iptal etmek için ise Reset tuşuna basılabilir. Reset butonu yapılan kalibrasyon işlemini iptal etmek için kullanılmaktadır.
3.3. 3D MODU:
UXO RADAR 3D çekim modu iki farklı moddan oluşmaktadır; MANUEL ve CANLI ÇEKİM modu.
Temel olarak;
* MANUEL MOD ile aldığınız örneklemeler cihaz hafızasında tutulmaktadır. Çekilen örneklerin yönetimi AYARLAR menüsündeki ÇEKİMLER ekranından yapılabilmektedir. Çekilen örnekler; cihazı bilgisayar ile haberleştirerek 3D görüntüleme yapabilmek için bilgisayara aktarılabilir. Cihazdan çekimleri silmediğiniz sürece o çekimlere ulaşılabilir. Çekim yapabilmek için bilgisayarınızın yanınızda olmasına gerek yoktur. Örneklemler hafızada tutulur, istediğiniz zaman bilgisayara aktarılabilir.
* CANLI ÇEKİM MODU ile çekim yapılabilmesi için ise bilgisayarınızın yanınızda olması gerekir. Bilgisayar ile cihaz senkronize bir şekilde çalışır ve çekim işlemi yapılır. Ancak bu çekim modu cihaz hafızasında saklanmaz. Dilerseniz çekim bittikten sonra bilgisayar üzerinden çekimi bilgisayarınıza kaydedebilirsiniz.
3.3.1. Manuel Mod:
Çekim yapmaya başlamadan önce çekim yapacağınız yerin çekim yapılacak yol ve her yolda atılacak adım sayısını belirlemeniz gerekmektedir. Daha sonra bu çekim yapılacak yol ve her yolda alınacak örnek sayısı ile manuel olarak 3D çekim yapılacaktır.
3.3.1.2. Manuel Modda El ile Çekim:
Çekim yapılacak alan için yol sayısı belirlendikten sonra Şekil 10’daki yukarı ve aşağı butonları yardımıyla ayarlanır. Akabinde daha önce boş olduğunu bildiğiniz bir hafızaya kaydetmesi için Çekim numarası ayarlanır. Gerekli ayarlamalar yapıldıktan sonra Başlat butonuna basılarak ölçüm başlatılır.
İlk olarak tutma kolundaki Kalibrasyon butonuna basılarak kalibrasyon işlemini tamamladıktan sonra ölçüm alma tuşu ile ölçüm almaya başlanabilir. Çekim esnasında alınan ölçümler sağ alt köşede gösterilmektedir. Ayrıca sağ taraftaki 2D gösterim modunda da renk ayrımına uygun şekilde renklendirilmiştir.
Bu mod ile her ölçüm için ölçüm alma butonuna basılması gerekmektedir. Ölçüm bittikten sonra AYARLAR menüsündeki ÇEKİMLER sekmesinden, kaydetmiş olduğunuz Çekim No ile bilgisayara aktarma işlemini gerçekleştirebilirsiniz.
3.3.1.2. Manuel Modda Otomatik Çekim:
Çekim yapılacak alan için yol sayısı belirlendikten sonra Şekil 12’deki yukarı ve aşağı butonları yardımıyla ayarlanır. Akabinde daha önce boş olduğunu bildiğiniz bir hafızaya kaydetmesi için Çekim numarası ayarlanır. Gerekli ayarlamalar yapıldıktan sonra Başlat butonuna basılarak ölçüm başlatılır.
İlk olarak tutma kolundaki Kalibrasyon butonuna basılarak kalibrasyon işlemini tamamladıktan sonra ölçüm alma tuşu ile ölçüm almaya başlanabilir. Çekim esnasında alınan ölçümler sağ alt köşede gösterilmektedir. Ayrıca sağ taraftaki 2D gösterim modunda da renk ayrımına uygun şekilde renklendirilmiştir.
Bu mod ile ölçüm almak için bir kez ölçüm alma moduna basılması yeterlidir. Akabinde her 2 saniyede otomatik olarak ölçüm alacaktır. Sola dönme noktalarına gelindiğinde pozisyon alındıktan sonra ölçüm almaya devam etmek için tekrar ölçüm alma tuşuna basılması gerekmektedir.
Ölçüm bittikten sonra AYARLAR menüsündeki ÇEKİMLER sekmesinden, kaydetmiş olduğunuz Çekim No ile bilgisayara aktarma işlemini gerçekleştirebilirsiniz.
3.3.2. Canlı Çekim Modu:
Çekim yapmaya başlamadan önce çekim yapacağınız yerin çekim yapılacak yol ve her yolda atılacak adım sayısını belirlemeniz gerekmektedir. Daha sonra bu çekim yapılacak yol ve her yolda alınacak örnek sayısı ile otomatik olarak 3D çekim yapılacaktır.
3.3.2.1. Canlı Çekim Modunda Otomatik Çekim:
Bu mod ile alınan çekimler hafızada kaydedilmediği için doğrudan bilgisayara aktarılmaktadır. Bu gerekçe ile bilgisayarda UXO Radar arayüzü açılmış olmalı ve bağlantı başlatılmalıdır. Sonrasında çekim yapılacak alan için yol sayısı belirlendikten sonra Başlat butonuna basılarak ölçüm başlatılmalıdır.
İlk olarak tutma kolundaki Kalibrasyon butonuna basılarak kalibrasyon işlemini tamamladıktan sonra ölçüm alma tuşu ile ölçüm almaya başlanabilir. Çekim esnasında alınan ölçümler sağ alt köşede gösterilmektedir. Ayrıca sağ taraftaki 2D gösterim modunda da renk ayrımına uygun şekilde renklendirilmiştir.
Bu mod ile ölçüm almak için bir kez ölçüm alma moduna basılması yeterlidir. Akabinde her 2 saniyede otomatik olarak ölçüm alacaktır. Sola dönme noktalarına gelindiğinde pozisyon alındıktan sonra ölçüm almaya devam etmek için tekrar ölçüm alma tuşuna basılması gerekmektedir. Ölçüm alma butonuna her basıldığında arayüzde ölçümler görüntülenebilmektedir.
Bu mod ile ölçüm almak için bir kez ölçüm alma moduna basılması yeterlidir. Akabinde her 2 saniyede otomatik olarak ölçüm alacaktır. Sola dönme noktalarına gelindiğinde pozisyon alındıktan sonra ölçüm almaya devam etmek için tekrar ölçüm alma tuşuna basılması gerekmektedir. Ölçüm alma butonuna her basıldığında arayüzde ölçümler görüntülenebilmektedir.
3.3.2.2. Canlı Çekim Modunda El ile Çekim:
Bu mod ile alınan çekimler hafızada kaydedilmediği için doğrudan bilgisayara aktarılmaktadır. Bu gerekçe ile bilgisayarda UXO Radar arayüzü açılmış olmalı ve bağlantı başlatılmalıdır. Sonrasında çekim yapılacak alan için yol sayısı belirlendikten sonra Başlat butonuna basılarak ölçüm başlatılmalıdır.
İlk olarak tutma kolundaki Kalibrasyon butonuna basılarak kalibrasyon işlemini tamamladıktan sonra ölçüm alma tuşu ile ölçüm almaya başlanabilir. Çekim esnasında alınan ölçümler sağ alt köşede gösterilmektedir. Ayrıca sağ taraftaki 2D gösterim modunda da renk ayrımına uygun şekilde renklendirilmiştir.
Bu mod ile her ölçüm için ölçüm alma butonuna basılması gerekmektedir. Ölçüm alma butonuna her basıldığında arayüzde ölçümler görüntülenebilmektedir.
3.4. DİL SEÇİMİ:
Cihaz Türkiye’ye özel olarak açılışta Türkçe dil seçeneği ile gelmektedir.
Değiştirilmek istendiği takdirde AYARLAR menüsündeki DİL SEÇİMİ menüsünden dil değişimi yapılabilmektedir.
3.5. ÇEKİM AYARLARI:
UXO Radar ile manuel modda alınan 5 çekim için hafızada yer ayrılmıştır. Bu 5 hafıza alanının yönetimi bu ekrandan yapılmaktadır.
AYARLAR menüsündeki ÇEKİMLER menüsünden manuel modda alınan ölçümlerin yönetimi yapılabilmektedir. Her alan ayrı ayrı silinebilmekte veya 3D görüntüleme için bilgisayar/tablete gönderilebilmektedir.
3.6. SES & IŞIK:
Menü seçiş ve geçişlerinde çalan tuş sesinin kapatılması ve ekran parlaklığının ayarlanmasının yapıldğı menüdür. Ayrıca donanım ve yazılım olarak versiyon numaralarını içermektedir.
AYARLAR menüsündeki SES & IŞIK menüsünden ses ve ekran parlaklık yönetimi yapılabilmektedir.
